オープン深溝玉軸受

開放型深溝玉軸受と密閉型軸受の構造上の違いは何ですか?

深溝玉軸受の紹介
深溝玉軸受は、構造が簡単で汎用性があり、ラジアル荷重とアキシアル荷重の両方に耐えられることから、最も広く使用されている転がり軸受の 1 つです。サイズが標準化されているため、さまざまな機械システムに簡単に統合できます。ただし、深溝玉軸受は用途や環境条件に応じて開放型と密閉型に分類されます。これら 2 つの主な違いは、構造設計、特に保護シール装置が含まれているかどうかにあります。

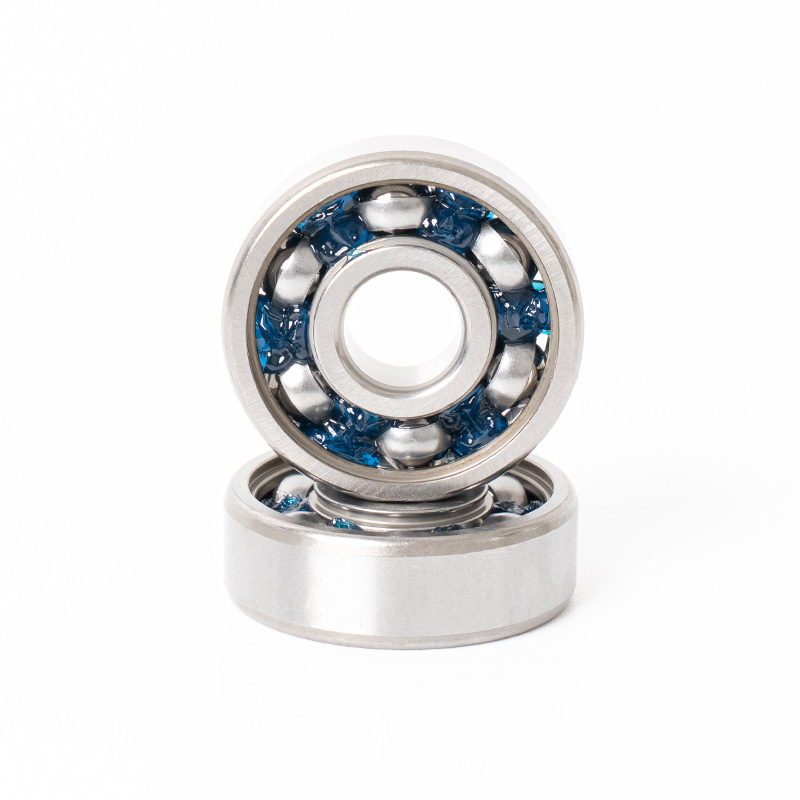

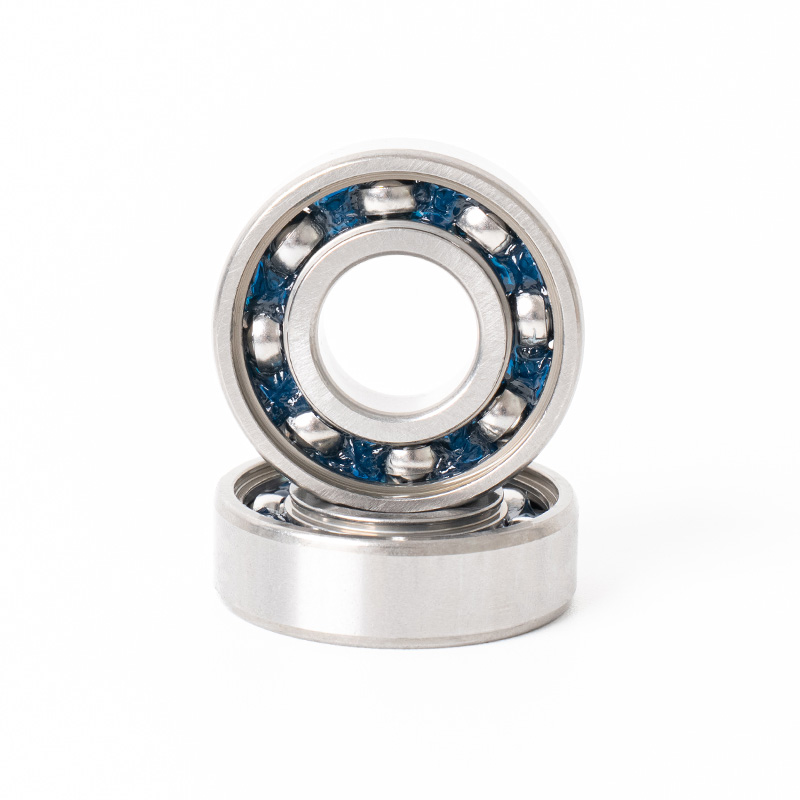

開放型深溝玉軸受の構造的特徴
オープン深溝玉軸受 内輪と外輪の間にシール装置はありません。転動体や保持器が露出した状態のため、潤滑油の追加や交換が容易に行えます。この構造上の特徴により、環境がクリーンで潤滑状態が良好に維持され、頻繁なメンテナンスが必要な用途に適しています。シールがないことで摩擦も軽減され、オープンベアリングは高速動作に最適です。ただし、ほこり、湿気、その他の汚染物質に対してはより脆弱です。

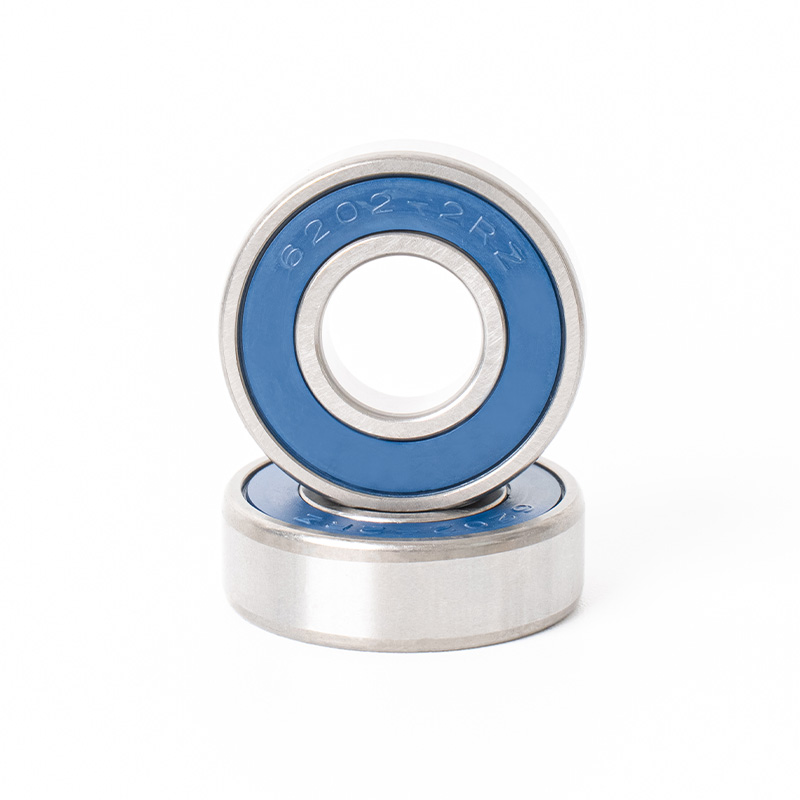

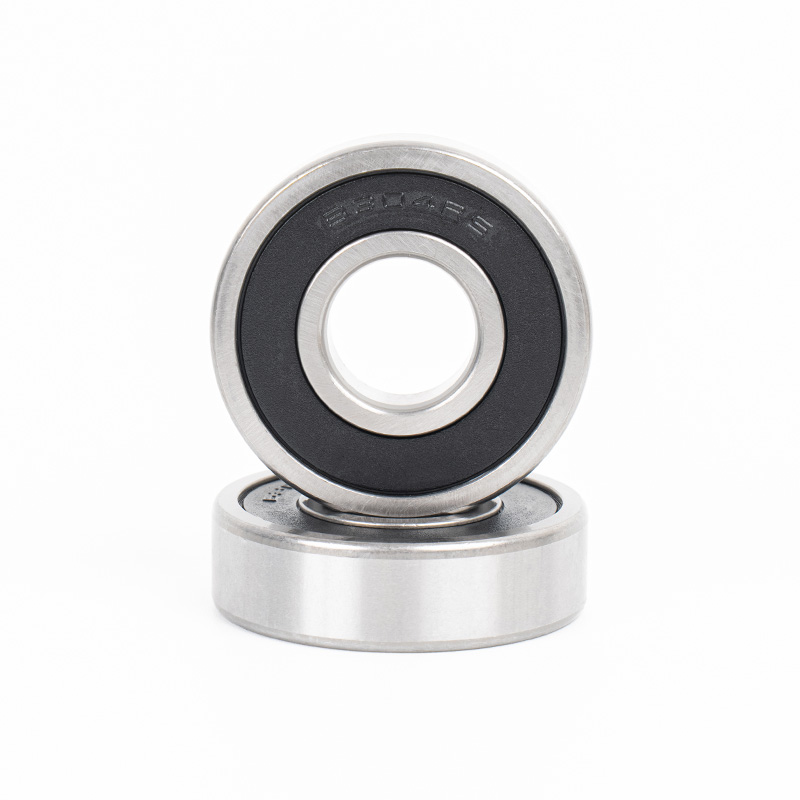

密封型深溝玉軸受の構造的特徴
対照的に、密封型深溝玉軸受には、軸受の片面または両面に密封装置 (通常はゴムシールまたは金属シールド) が装備されています。これらのシールは、塵、埃、その他の汚染物質の侵入を防ぎながら、潤滑剤をベアリング内に保持するように設計されています。また、シール構造によりベアリングの潤滑が長期間保持されるため、頻繁なメンテナンスの必要性が軽減されます。ただし、シールが追加されているため、シールド ベアリングは一般にオープン ベアリングに比べて摩擦レベルが高く、最大動作速度がわずかに制限される可能性があります。

比較構造解析
開放型と密閉型の最も根本的な構造上の違いは、シール要素が一体化されているか否かにあります。シール部品は潤滑方法、メンテナンス頻度、外部条件への耐性に影響を与えます。次の表は、構造の比較をまとめたものです。

構造がパフォーマンスに与える影響
オープンベアリングとシールドベアリングの構造の違いは、性能に直接影響します。オープンベアリングは摩擦が低いため、一定の潤滑が確保できる高速用途に最適です。保護要素を備えた密閉ベアリングは、ほこりや湿気の多い環境でもより安定しており、メンテナンスの頻度が少なくなります。これらの違いにより、エンジニアは機械の動作条件に基づいて適切なタイプを選択できます。

開放型深溝玉軸受の用途
オープンベアリングは、高速モーター、精密機器、クリーンな動作条件が維持される環境などの用途でよく使用されます。潤滑に直接アクセスできる構造となっており、集中潤滑装置を備えたシステムに適しています。繊維機械、工作機械、マイクロモーターなどの業界では、頻繁な潤滑サイクルが可能な場合、オープン設計から恩恵を受けることがよくあります。

密封型深溝玉軸受の用途
密閉型ベアリングは、家電製品、自動車部品、農業機械など、汚染が懸念される環境で好まれます。ほこりや湿気の侵入を防ぐ構造のため、屋外や産業環境で動作する機器に特に役立ちます。自己完結型潤滑機能も備えているため、メンテナンスのアクセスが制限されている機械に最適です。

寧波宜豊ベアリング有限公司の事例
寧波宜豊ベアリング株式会社中小型ミニチュア深溝玉軸受の開発・生産を行う専門メーカーです。従業員数は 200 人以上、年間生産能力は 2,500 万セットで、マイクロモーター、家電製品、通信機器、医療機器、繊維機械、輸送システムなどに広く使用されるベアリングを供給しています。マイコンステップ制御による高度な自動生産ラインにより、多様な用途要件を満たす開放型軸受と密封型軸受の両方を生産できます。強力な技術力と精密試験装置を統合することで、同社はさまざまな動作条件下でも製品の安定性を維持します。

構造選択ガイドライン
オープンベアリングとシールベアリングのどちらを選択するかは、多くの場合、動作速度、環境の清浄度、メンテナンスのしやすさなどの要因によって決まります。エンジニアは通常、選択する際に次の点を考慮します。

長期的な考慮事項
長期間の運転では、汚染による早期の摩耗を避けるために、オープンベアリングのより一貫した監視とメンテナンスが必要になる場合があります。一方、密封ベアリングはメンテナンスの必要性が低いものの、最終的には潤滑剤が劣化する可能性があり、ベアリングを分解しないと潤滑剤を補充できません。したがって、構造の選択は、機械の予想される寿命と動作環境とのバランスを考慮する必要があります。

各構造の利点と制限
構造的な違いにより、明確な利点と制限が生じます。オープンベアリングは、高速でメンテナンスが容易なシステムには有利ですが、汚染に対する脆弱性によって制限されます。シールドベアリングは過酷な環境での耐久性に優れていますが、シールの摩擦により高速性能が制限されます。信頼性の高い機器を設計するには、これらのトレードオフを理解することが不可欠です。
